Rétegek (Levels)

A lokalizált fájl neve: …\HU Standards\Dgnlib\Feature Definitions\_HU Features_Annotations_Levels_Elem Temp Metric.dgnlib

Elérhetőség: Home > Primary > Level Manager

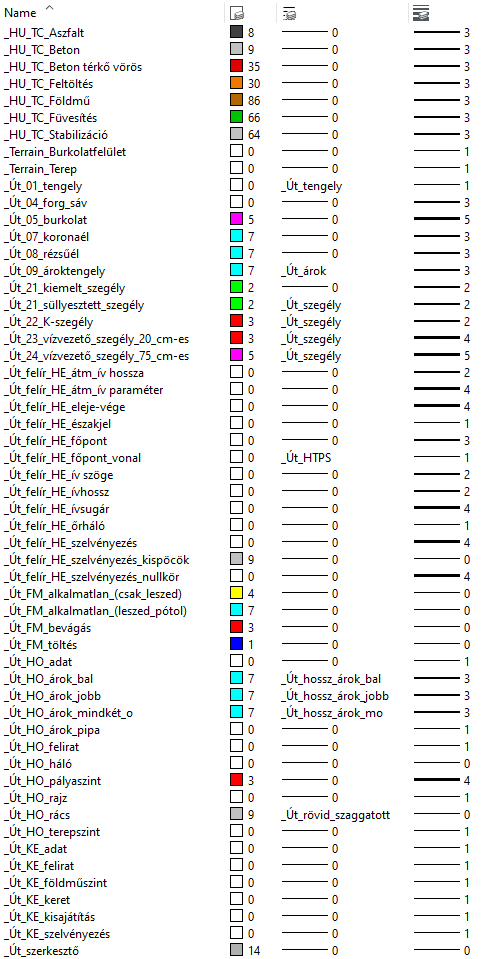

Az ORD magyar változatával létrehozott objektumok megjelenítését a Feature Definitions és az ezzel szorosan összefüggő Feature Symbologies alatti definíciók szabályozzák. Ezek többek között az alkalmazott rétegeket is meghatározzák, melyek jobbra láthatók.

• A _HU_ kezdetű rétegek a mintakeresztszelvényeket felépítő anyagok rétegei.
• A _Terrain_ kezdetű rétegek a terepháromszögeléseket, illetve az egyéb meglévő vagy tervezett háromszögeléseket tartalmazzák. Az ezekből a háromszögelésekből készült metszetvonalak (terep hossz-szelvény, terep keresztszelvény) is ezekre a rétegekre kerülnek.
• Az _Út_<szám> kezdetű rétegek az MXROAD-ban használt fóliakiosztással megegyezően a helyszínrajzi megjelenítéshez használatosak. A tervezett létesítmények ábrázolandó helyszínrajzi vonalai a beszédes nevű rétegekre kerülnek és a rétegek színével, vonaltípusával jelennek meg.
• Az _Út_felír_HE_ kezdetű rétegek a helyszínrajzi feliratozás elemeit tartalmazzák.
• Az _Út_FM_ kezdetű rétegekre kerülnek a földtömegszámításból származó jelölések.
• Az _Út_HO_ kezdetű rétegek a hossz-szelvény rajzoláshoz és feliratozásához szükségesek.
• Az _Út_KE_ kezdetű rétegek a keresztszelvények rajzoláshoz és feliratozásához szükségesek.
• Az _Út_szerkesztő réteg, ahogy a neve is jelzi, szerkesztővonalakat tartalmaz, amelyeket a végleges dokumentálásban nem kell megjeleníteni.
•
